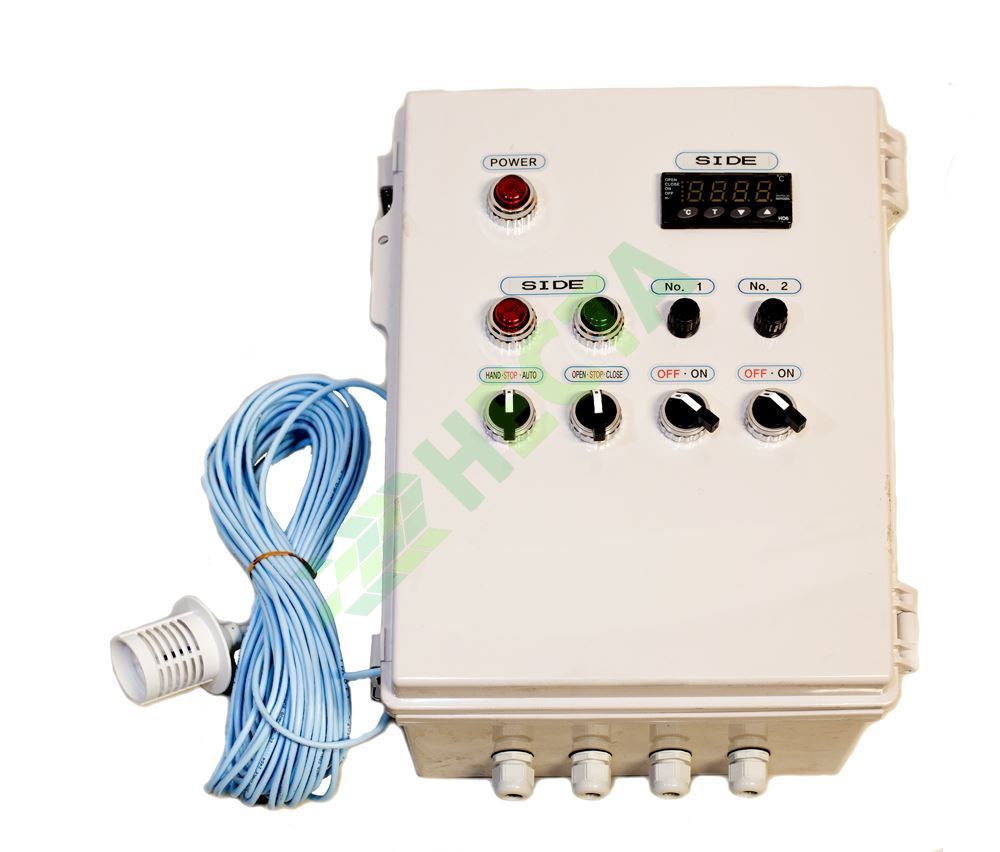

Panou de control cu senzor de temperatura

Panou de control cu senzor de temperatura si afisaj electronic
2.490,00 lei

Panou de control al micro-climatului in sera sau solar.Ideal pentru a ridica 2 laterale ale solarului cu ajutorul macaralelor electrice de 48W sau 96W. In set este inclus si senzorul de temperatura care mentine temperatura relativ constanta in solar.

Permite controlul temperaturii in functie de intervalele orare setate, atfel incat senzorul este deconectat pe  timpul noptii. Aveti posibilitatea de a seta timpul de asteptare intre operatiunile de inchidere si deschidere ca urmare a primirii impulsurilor de la senzorul de temperatura.

De exemplu: Ati setatat temperatura de deschidere de 220C, timp asteptare 60 secunde, atunci cand temperatura se va mentine sau va fi mai mre de 22 de grade timp de 60secunde, senzorul va trimite impuls catre macara pentru a rolui folia laterala. Daca ati setat temperatura de inchidere 17C , si timp asteptare 70 secunde, atunci cand temperatura va fi 17C sau mai mica timp de 70secunde , se va achtiona mecanismul de inchidere laterale solar.

Acest principiu de functionare este conceput pentru a reduce din operatiunile de inchidere deschidere si evitare a uzurii macaralelor electrice atunci cand au loc fluctuatii de temperatura.

Posibilitate de comutare pe modul de functionare manual, atunci cand lateralele, ambele sau doar una, se doresc a fi inchise.

Specificatiile panoului de control cu senzor de temperatura

Voltaj

100-240 A.C.(50-60 Hz)

Putere de consum

2VA MAX.

Admisie

TH-540N(103ET: -40.0 ~ 900C, 2 – 20m)

Acuratete ecran

+/-1% F.S +/- 1 cifra

Control

Deschidere: 250V a.c. 5 A,  Inchidere: 250 V a.c. 5 A

Tip control

Control ON/OFF( Operare in functie de 0C si timp)

Tip setari

Digital. Prin setare 0C si T. butoane „jos” si „sus”

Dimensiuni

77mm x 35mm x 60.5mm

Temperatura

00C ~ 50 0 C

Umiditate pastrare

85% R.H. Max

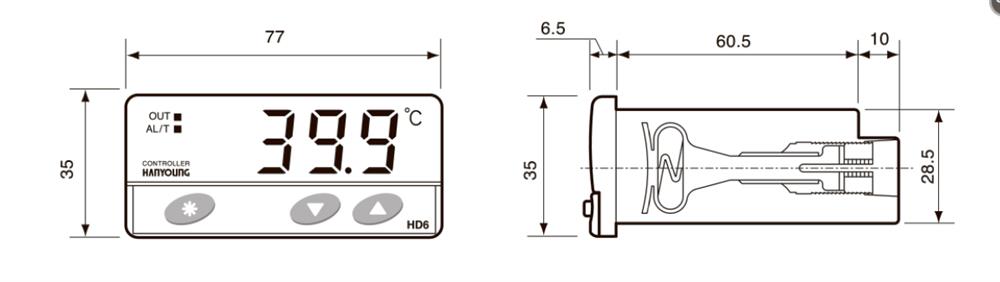

Dimensiuni display si senzor

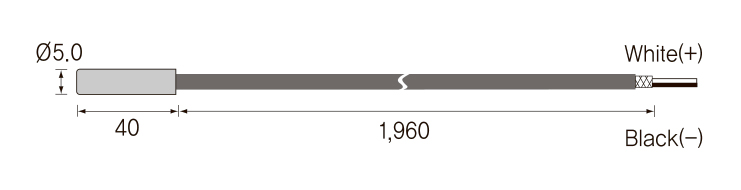

Dimensiuni senzor

  • HD6  foloseste doar senzorul cu caracteristicile de mai jos
  • Th-540N(103ET)

*Atentie: orice modificare adusa senzorului poate rezulta cu citirea incorecta a temperaturii

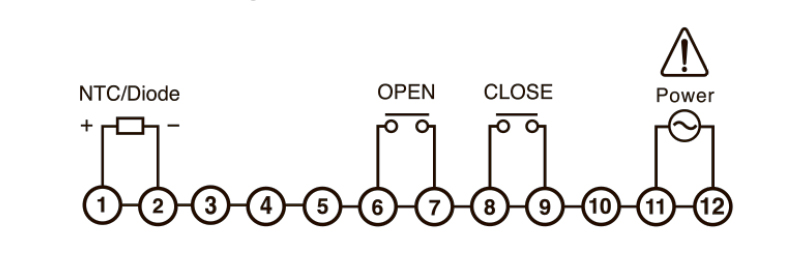

Diagrama de conectare

 Mod operare / Functiile butoanelor

 buton programare temperatura sau setare program

 buton setare timp

 Schimbare valori

Apasati  pentru 3 secunde pentru a salva setarile.





ATENTIE

•Continutul acestei pagini poate fi modificat fara vreo instiintare prealabila

•Asigurati-va ca la livrare ati primit produsul comandat si ca nu are urme vizibile de deteriorare

•Nu montati acesti produs in spatii cu grad sporit de corozie(prezenta de gaz de amoniu s.a) sau gaze inflamabile

•Nu folositi produsul in spatii cu vibratii sau impact ridicat.

•Nu il montati in sparii cu nivel ridicat de : lichide, ulei, substante medicale, praf, sare sau ioni de fier.

•Nu folositi produsul in spatii in care se acumuleaza cantitati mari de caldura sau expunere directa la razele solare

•In cazul conectarii termocuplului va rugam sa folositi un cablu de compensare.

•Pentru conectare R.D.T folositi un cablu cu rezistenta mica iar rezistenta celor 3 cabluri ar trebui sa fie la fel.( daca rezistenta celor 3 fire e diferita ar puteaaparea erori la citirea temperaturii)

•Pentru prevenirea efectului de zgomot excesiv la conectarea firului de semnalizare, folositi produsul doar dupa separarea cablului de alimentare, de iesire saucablu de sarcina.

•Separati cablu de semnalizare de iesire si de intrare. Daca acest lucru nu este posibil, conectati cablu de semnalare de intrare doar dupa izolarea lui cu bandaizolatoare.

•Folositi senzor non-pamant pentru termocuplu.

•Daca apare zgomot excesiv cauzat de alimentare cu curent, se recomanda folosirea unui transformator izolat sau filtru sonor. Filtru sonor trebuie atasat pe panou care are inpamantare deja montata pe el iar cablu ar trebui sa fie pe cat se poate de scurt.

•Pentru a reduce din zgomot puteti rasuci cablurile intrele ele.

•Daca produsul e montat pe un panou trebuie sa folositi un intrerupator de curent abrobat prin IEC947-1 sau IEC947-3.

•Va rugam sa va notati pe o eticheta daca intrerupatorul se activeaza atunci alimentarea va fi intrerupta din motive de siguranta.

•Unele componente sunt usor uzabile, trebuie inlocuite odata cu trecerea timpului.
