Cum calculam necesarul de caldura in cazul furtunului GEOPAL de incalzire sere

GENERALITATI GEOPAL - FURTUN INCALZIRE SOLAR

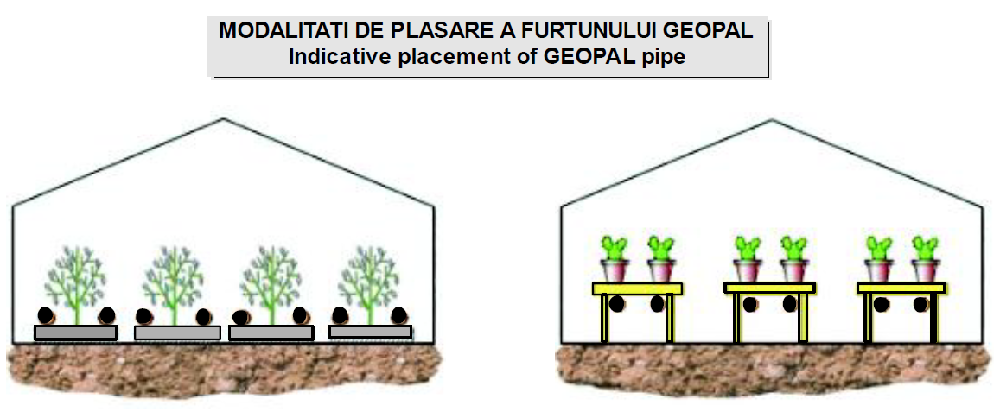

Incalzirea serelor-solariilor cu ajutorul apei calde printr-un furtun  de polietilena spiralat asezat pe sol si in apropierea liniilor de plante este mai avantajos fata de alte sisteme de incalzire  Caldura se distribuie in solar prin radiatie de caldura atat la radacina
plantei cat si la tulpina ei oferind productie ridicata si timpurie in perioada rece cu peste 50% .

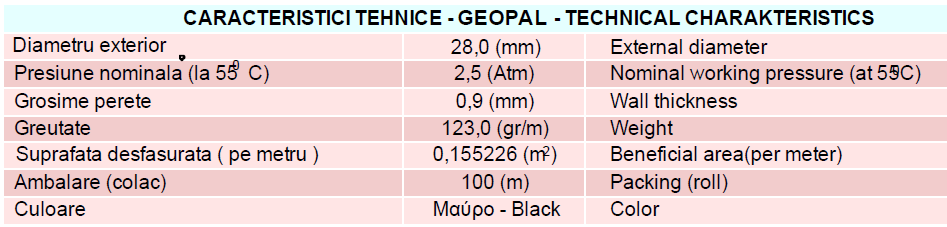

CARACTERISTICI ALE FURTUNULUI GEOPAL DE INCALZIRE SOLAR

Furtunul GEOPAL este produs din polipropilena ( PP-R) de cea mai buna calitate,pentru incalzirea serelor-solariilor si transportul apei calde la presiuni reduse. Flexibilitatea si multiplele configurari posibile ale furtunului incalzeste suprafete mari, in comparatie cu alte tevi de aceleasi dimensiuni, avand posibilitatea de al curba cu o raza foarte mica.
In special furtunul GEOPAL este rezistent la insecte sau plante cu tepi care pot penetra peretele furtunului si are rezistenta deosebita eroziuni si ingrasaminte folosite la fertilizare precum si la acizi chimici din compozitia solului.

AVANTAJELE FOLOSIRII GEOPAL

Folosirea furtunului GEOPAL pentru incalzire aduce urmatoarele Avantaje:

*Incalzirea spatiilor necesareIncalzirea se realizeaza la temperaturi mici ale apei

*Economisire energiei cu pana la 50% fata de alte metode de incalzire.

*Productivitate ridicata in sezonul rece

*Productie timpurie

STUDIU DE CAZ GEOPAL

Necesarul de temperatura unei sere ( w/h ) este data de Urmatoarea formula:

U = [K x E x(T1-T2)+ 0,36 x V x N x ( T1-T2)] x 1,2

Unde :

Κ - coeficient transfer termic al materialului protector (w/m²/Cº)

Ε - suprafata totala al materialului protector (m²)

Τ1 -temperatura interioara sera (Cº)

T2 -temperatura minima exterioara serei -⁰ C

V -volum sera ( m³)Ν - pierderi de temperatura

Ν - pierderi de aer

Pentru un solar cu folie simpla si dimensiunile de mai sus avem urmatoarele date:

E = 1460 mp su V= 3250 metri cubi

Exemplu , daca T1 = 12 si T2 = 0⁰C

AVEM U=159.390 watt/h  sau  U=137.076 kcal

Furtunul GEOPAL cu o temperatura medie a apei  de 50 ⁰C  si cu temperatura interioara in sola de 12 ⁰C transfera 70 Wh/m sau 60 Kcal/m/h

REZULTAT : 137076 Kcal/h  /  60Kal/h/m = 2285 m de GEOPAL , atat este necesarul de furtun pentru o sera de dimensiunile de mai sus.

Sa calculam si debitul necesar de apa pe ora, reiesind din formula ca un gram de apa cedeaza o calorie cnd temperatura apei scade cu un grad.

Q =  ENERGIA / DIFERENTA DE TEMPERATURA ( T1 -T0)

Q = 137076 Kcal / 5⁰C = 27415 L/h  de apa recirculata. Aceasta valoare poate fi atinsa prin dimensionare pompei astfel incat apasa recircule prin instalatie de cel putin 8 ori pe ora pe tot circuitul de incalzire.

Concluzie:

Pentru a spori eficienta acestui sistem, ar trebui sa actionam asupra a 2 variabile si anume : reducerea coeficientului de transfer termic si reducerea pierderilor de aer cald.

Prin urmare solarii/serele ar trebui acoperite cu folie dubla gonflata si etansarea cat mai buna a serei/solarului.

Solariile profesionale foloses si ecrane termice pentru a reduce acest coeficient, ecrane cu folie de aluminiu pentru a apstra radiatia infrarosie emisa de furtunul geopal cat si de pamantul incalzit peste zi..

Pentru etansarea cat mai buna a solriilor recomandam profil tip C cu sarma ondulata si/ sau profilul de aluminiu.
